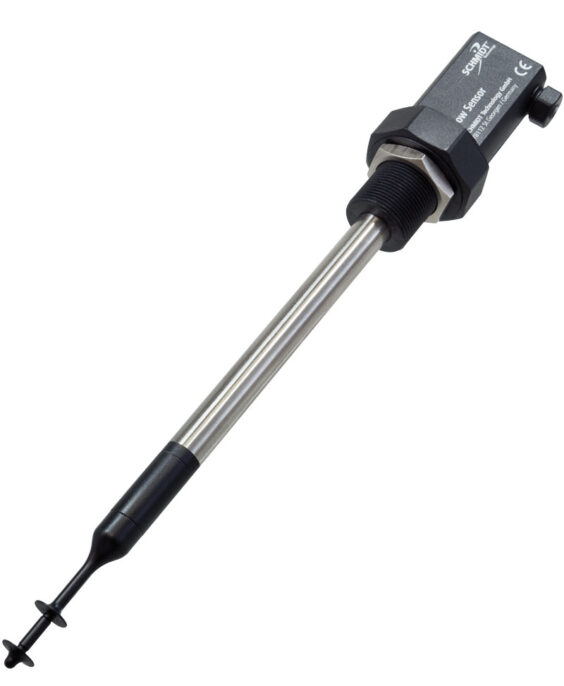

SCHMIDT® 流量传感器 SS 20.225
小型多面手 – 通用且功能强大
哑铃头（很大程度上与流向无关，易于清洁）
流速和温度信号
探头长度 100 … 500 mm
测量范围 0 … 1 / 2.5 / 10 / 20 m/s
可选涂层（PU、黑色）
在许多应用中，直接测量空气和气体中的流速和体积流量是理想的解决方案。由于现代控制技术的高要求，流量传感器必须精确、快速地测量从“几乎为零”到最大值的极宽测量范围。
通风机的节能控制
监控过滤装置
萃取系统流量的调节和控制
工业流程
SS 20.015 和 SS 20.016 的后续产品（涂层版本，但不耐压）
|
技术数据 |
|
|---|---|
|
测量数量 |
标准流速 w N，基于标准条件1) |
|
被测介质 |
空气或氮气，可根据要求提供其他气体 |
|
流量测量范围 w N |
0 … 1 / 2.5 / 10 / 20 m/s |
|
检测下限流量 w N |
0.06米/秒 |
|
温度测量范围 T M |
-20 … +70 °C |
|
测量精度 |
|
|
标准wN |
±（测量值的 5 % + [fmr 的 0.4 %；最小 0.02 m/s]）2) |
|
高精度（可选）w N |
±（测量值的 3 % + [fmr 的 0.4 %；最小 0.02 m/s]）2) |
|
响应时间 (t 90 ) w N |
3 s（在空气中从 0 跳到 5 m/s） |
|
温度梯度wN |
< 2 K/min（空气中 w N = 5 m/s 时） |
|
T M (w N > 1 m/s) |
±1 K（10 … 30 °C）；±2 K（剩余测量范围） |
|
工作温度 |
|
|
传感器和电子设备 |
-20 … +70 °C |
|
储存温度 |
-30 … +85 °C |
|
一般数据 |
|
|
湿度 |
测量模式：非冷凝（< 95 % RH） |
|
运营压力 |
大气 (700 … 1,300 hPa) |
|
展示 |
LED 绿色：运行状态 |
|
电源电压 |
24V直流±10% |
|
目前的消费 |
类型。< 60 mA（最大 100 mA） |
|
w N和 T M的模拟输出 |
0 … 10 V（R L ≥ 10 kΩ，短路保护；C L ≤ 10 nF） |
|
电气连接 |
标准：不可拆卸电缆，4 根电线，长度 2 m |
|
最大电缆长度 |
15米 |
|
安装位置 |
随意的 |
|
最小浸入深度 |
58 毫米（< 58 毫米应要求提供） |
|
防护类型 |
传感头：IP67；外壳：IP65 |
|
防护等级 |
III (SELV) 或 PELV (EN 50178) |
|
探头长度 |
100/200/350/500毫米 |
|
重量 |
大约。100克（长=350毫米） |
|
材料 |
|
|
感应管 |
不锈钢1.4571 |
|
传感头 |
PBT（玻璃纤维增强），不锈钢 1.4571 |
|
保护涂层（可选） |
聚氨酯（PU） |
|
传感器电缆 |
PVC |
|
外观 |
PBT（玻璃纤维增强） |
